نظام الليثيوم BMS
>
|
| مكان المنشأ | الصين |
| إصدار الشهادات | CE,FCC,RoHS,UN38.3,MSDS |
| رقم الموديل | نظام 800A 4S 8S 10S 200A ليثيوم BMS |

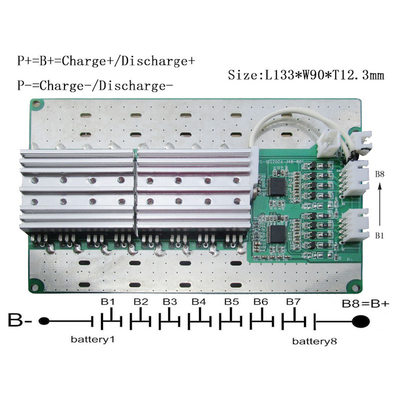

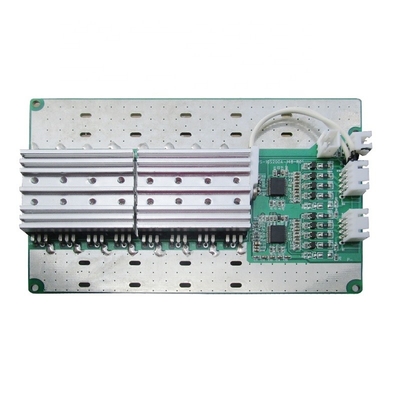

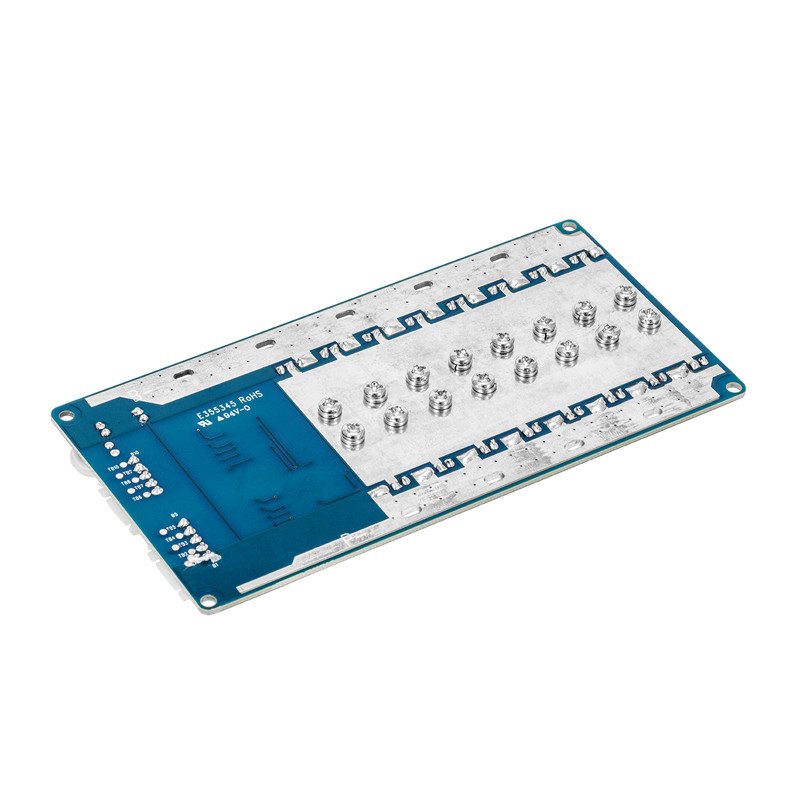

نظام 800A 4S 8S 10S 200A ليثيوم BMS ذكي 12 فولت بطارية نبض Bms لحزمة بطارية بدء تشغيل السيارة الصغيرة
| رقم. | عنصر اختبار | معيار | |
| 1 | الجهد االكهربى | جهد الشحن | تيار مستمر: 14.4 فولت CC / CV |
| توازن الجهد لخلية واحدة | 3.500 ± 0.025 فولت | ||
| 2 | تيار | التوازن الحالي لخلية واحدة | 36 ± 3 مللي أمبير |
| الاستهلاك الحالي | ≤35μA | ||
| أقصى تيار شحن مستمر | ≤60A | ||
| أقصى تيار التفريغ المستمر | ≤200A | ||
| 3 | أكثر من حماية تهمة | أكثر من جهد الكشف عن الشحن لخلية واحدة | 3.900 ± 0.025 فولت |
| أكثر من وقت تأخير الكشف عن الشحن | 0.7S - 1.3S | ||
| الإفراج عن الجهد الزائد لخلية واحدة | 3.800 ± 0.005 فولت | ||
| 4 | على مدى حماية التفريغ | أكثر من الجهد الكشف عن التفريغ لخلية واحدة | 2.50 ± 0.0625 فولت |
| أكثر من وقت تأخير الكشف عن التفريغ | 1.4 ثانية - 2.0 ثانية | ||
| الإفراط في تفريغ الجهد لخلية واحدة | 3.00 ± 0.075 فولت | ||
| 5 | على الحماية الحالية | أكثر من الجهد الكشف الحالي | 0.1 ± 0.020 فولت |
| أكثر من الكشف الحالي | |||
| وقت تأخير الكشف | |||
| الافراج عن الشرط | |||
| 6 | حماية قصيرة | شرط الكشف | ماس كهربائى تيار |
| وقت تأخير الكشف | 100-600uS | ||
| الافراج عن الشرط | قطع الحمل | ||
| 7 | مقاومة | دائرة الحماية (MOSFET) | ≤20 مΩ |
| 8 | حماية درجة الحرارة | درجة حرارة الحماية | 90 ± 5 |
| الافراج عن درجة الحرارة | 65 ± 12.5 أوم | ||
| 9 | درجة حرارة | نطاق الحرارة الشغالة | -40 + 85 ℃ |
| مدى درجة حرارة التخزين | -40 درجة مئوية + 125 درجة مئوية | ||
| تبديل درجه الحراره | 90 | ||
RFQ
1.ما هو المنفذ المشترك والمنفذ المنفصل؟ماهو الفرق؟

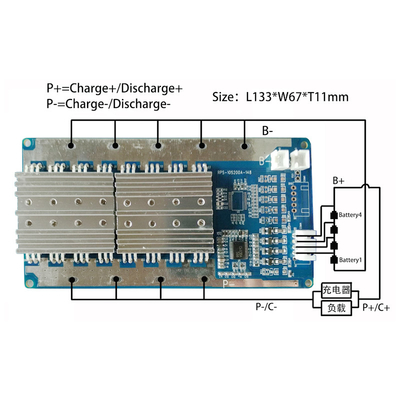

نحن نأخذ 13S 48V 15A BMS كمثال ، المنفذ المشترك 15A يعني أن كاثود الشحن وكاثود التفريغ متصلان في نفس نقطة النهاية (P-) ، وكاثود الشحن وكاثود التفريغ مستخدمان في الاتصال المشترك
المنفذ ، وبالتالي فإن تيار الشحن وتيار التفريغ هما نفس 15A.بينما يتم توصيل المنفذ المنفصل بشكل منفصل عن طريق كاثود الشحن (C-) وكاثود التفريغ (P-) ، لذلك يختلف تيار الشحن وتيار التفريغ ، تيار التفريغ 15A ، تيار الشحن 8A.
2. ما هي وظيفة التوازن؟
مبدأ العمل والوظيفة كالتالي ، عندما يكون جهد الخلية الواحدة لديك يصل إلى جهد التنبيه (Li-ion حتى 4.18V ، LifePo4 حتى (3.6V) ، ثم يبدأ توازن الخلية في العمل ، وتبدأ مقاومة التوازن في التفريغ بـ 35ma (عند التوازن يبدأ التفريغ في العمل ، وسيبدأ BMS في التسخين قليلاً ، وهو الانعكاس الطبيعي) ، والخلية في حالة الشحن والتفريغ ، وأخرى لا تصل إلى جهد الإنذار (Li-ion 4.18V ، LifePo4 3.6V) في حالة الشحن فقط ، لا يوجد تفريغ ، عندما يتم الوصول إلى جهد الخلية السريع إلى جهد الإنذار (Li-ion 4.25V ، LifePo4 3.75V) يبدأ BMS حماية الطاقة ، وجميع الخلايا الأخرى كلها متوقفة عن الشحن ، هذه العملية سوف قم بتمكين شحن البطارية في توازن التيار ، ويكون جهد البطارية في حالة توازن ، ولكن عندما يكون فرق جهد الخلية في نطاق كبير ، فلا يمكن أن يعمل التوازن بشكل جيد
3. العلاقة بين سعة البطارية و BMS الحالية؟
لا توجد علاقة مباشرة بين سعة البطارية وتيار BMS ، السعة الكبيرة لا تعني بطارية كبيرة ، ولكن تعتمد على استمرار التيار ، أي إذا كان محركك قويًا ، فيجب عليك اختيار تيار مرتفع من BMS ، ولا يتم الاعتماد عليه على سعة البطارية.
4. ما نوع الشاحن الذي يجب علي اختياره؟
يجب أن تختار بطارية الليثيوم شاحنًا محددًا ، ولا تستخدم شاحنًا لبطارية Leadacid ، لأن شاحن الرصاص الحمضي قد يحتوي على MOS مع حماية عالية من انهيار الضغط ، والتي لن تحمي BMS من الشحن الزائد.جهد شاحن بطارية Po4 Life = سلسلة البطارية رقم X3.6V ، بينما جهد شاحن بطارية Li-ion = سلسلة البطارية رقم X4.2V.
5. ما هي BMS الحالية التي يجب علي اختيارها؟
خذ 10S 36V كمثال: ما هو BMS الحالي الذي تختاره يعتمد على قوة محرك الدراجة الإلكترونية والقيود الحالية لوحدة التحكم.على سبيل المثال ، اختر 15A لأقل من 350 واط ، 20 أمبير لأقل من 500 واط ، 30 أمبير أقل من 800 واط ، 60 أمبير أقل من 1000 واط ، أعلى من 1200 واط ، اتصل بأخصائي الخدمة لدينا للحصول على اقتراحات ، واحد في الكل ، يجب أن يكون التيار المستمر أعلى من القيد الحالي في وحدة التحكم.
6. ما إذا كان بلدي BMS تالفة؟
إذا كنت تريد الحكم على ما إذا كان BMS تالفًا ، فالرجاء اتخاذ الخطوات التالية ، لاختبار ما إذا كان جهد كل خلية هو نفسه
الفولتميتر؟إذا كان فرق جهد الخلية أعلى من 1.0 فولت ، فسيتم عرض الخطأ بأنه لا يمكن تشغيله بعيدًا ، ولا يوجد مصدر طاقة عند
نطاق البدء ، وقت الشحن القصير ، كل هذه المشكلات تقريبًا ناتجة عن خلايا البطارية ، في حالة تلف BMS بدون شحن ، أو تفريغ ، أو تفريغ أثناء وجود جهد كهربائي للبطارية.
