نظام إدارة البطارية LiFePO4 BMS
>
|
| رقم الموديل | 30A LiFePO4 BMS |

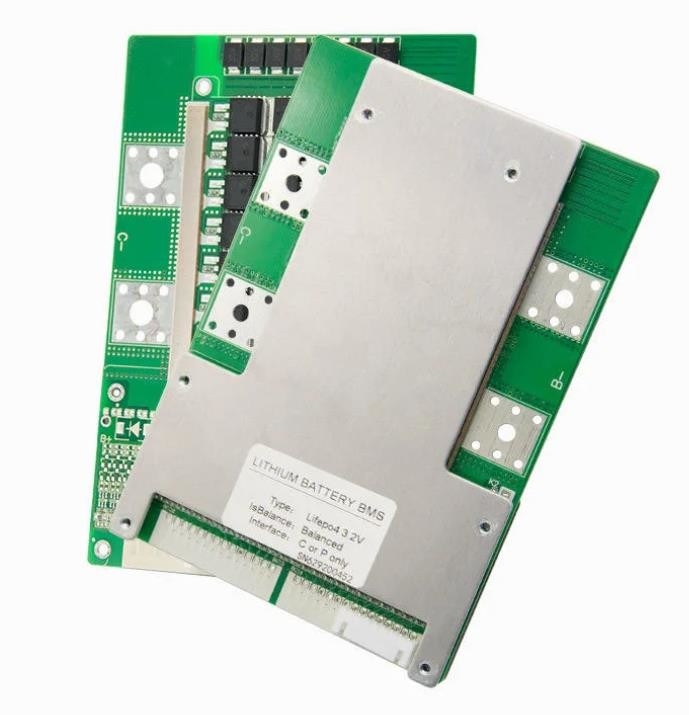

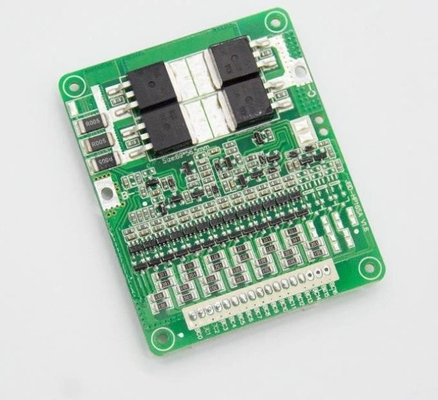

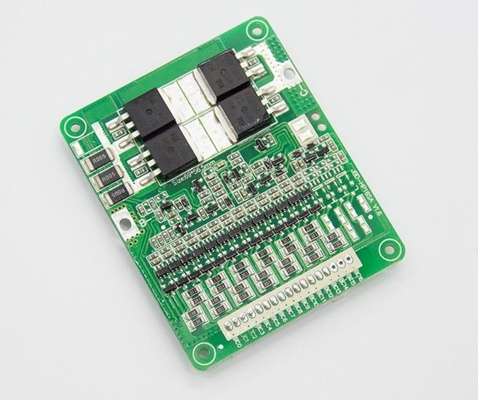

7s / 8s / 10s / 12s / 13s / 14s / 16s 30A LiFePO4 BMS نظام إدارة البطارية لحزمة بطارية ليثيوم LiFePO4 BMS لوحة الدوائر
بطارية LiFePO4 BMSوصف:
وظيفة BMS
1. يمكنه جمع ومعالجة وتخزين المعلومات المهمة أثناء تشغيل حزمة بطارية السيارة في الوقت الفعلي ، وتبادل المعلومات مع الأجهزة الخارجية مثل وحدات التحكم ، وحل المشكلات الرئيسية مثل السلامة وسهولة الاستخدام وسهولة الاستخدام وعمر الخدمة في نظام بطارية الليثيوم.
2. يمكنها تحسين معدل استخدام البطارية ، ومنع البطارية من الشحن الزائد والتفريغ الزائد ، وإطالة عمر الخدمة وسلامة البطارية.
معلمة بطارية LiFePO4 BMS:
| رقم الموديل | 30A LiFePO4 BMS | دقيقة.تباعد الأسطر | 0.065 مم |
| مكان المنشأ | قوانغدونغ ، الصين | تشطيبات السطح | HASL |
| اسم العلامة التجارية | عاطفي | اسم المنتج | أنظمة إدارة البطارية |
| المواد الأساسية | FR-4 | طلب | حزم البطارية |
| سماكة النحاس | 1/2 أوقية 1 أوقية 2 أوقية 3 أوقية | إستعمال | حزم بطارية الليثيوم |
| سماكة مجلس | 2 مم | عدد الطبقات | 1-2-4-6 طبقات |
| دقيقة.حجم الحفرة | 0.1 ملم | تواصل | لا |
| دقيقة.عرض الخط | 0.065 مم | مقاس | 125 مم * 63 مم * 16 مم |
| بيع الوحدات | عنصر واحد | وزن | 0.165 كجم |
RFQ
1.ما هو المنفذ المشترك والمنفذ المنفصل؟ماهو الفرق؟
نأخذ 13S 48V 15A BMS كمثال ، المنفذ المشترك 15A يعني أن كاثود الشحن وكاثود التفريغ متصلان في نفس نقطة النهاية (P-) ، وكاثود الشحن وكاثود التفريغ مستخدمان في الاتصال المشترك
المنفذ ، وبالتالي فإن تيار الشحن وتيار التفريغ هما نفس 15A.بينما يتم توصيل المنفذ المنفصل بشكل منفصل بواسطة كاثود الشحن (C-) وكاثود التفريغ (P-) ، لذلك يختلف تيار الشحن وتيار التفريغ ، تيار التفريغ 15A ، تيار الشحن 8A.

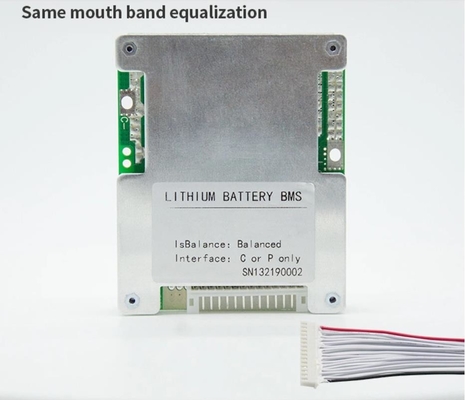

2. ما هي وظيفة التوازن؟
مبدأ العمل والوظيفة كالتالي ، عندما يصل جهد الخلية الواحدة إلى إنذار الجهد (Li-ion حتى 4.18V ، LifePo4 حتى (3.6V) ، ثم يبدأ توازن الخلية في العمل ، وتبدأ مقاومة التوازن في التفريغ ب 35ma (عندما يبدأ تفريغ التوازن في العمل ، يبدأ BMS في التسخين قليلاً ، وهو الانعكاس الطبيعي) ، والخلية في حالة الشحن والتفريغ ، وأخرى لا تصل إلى جهد التنبيه (Li-ion 4.18V ، LifePo4 3.6V) فقط في حالة الشحن ، لا يوجد تفريغ ، عندما يتم الوصول إلى جهد الخلية السريع إلى جهد الإنذار (Li-ion 4.25V ، LifePo4 3.75V) يبدأ BMS حماية الطاقة ، وجميع الخلايا الأخرى كلها متوقفة عن الشحن ، ستمكّن هذه العملية من شحن بطاريتك في تيار التوازن ، ويكون جهد البطارية في حالة توازن ، ولكن عندما يكون فرق جهد الخلية في نطاق كبير ، فإن التوازن لا يمكن أن يعمل بشكل جيد
3. العلاقة بين سعة البطارية و BMS الحالية؟
لا توجد علاقة مباشرة بين سعة البطارية وتيار BMS ، السعة الكبيرة لا تعني بطارية كبيرة ، ولكن تعتمد على استمرار التيار ، أي إذا كان محركك قويًا ، فيجب عليك اختيار تيار مرتفع من BMS ، لا يعتمد عليه على سعة البطارية.
4. ما نوع الشاحن الذي يجب علي اختياره؟
يجب أن تختار بطارية الليثيوم شاحنًا محددًا ، ولا تستخدم شاحنًا لبطارية الرصاص الحمضية ، لأن شاحن حمض الرصاص قد يحتوي على MOS مع حماية عالية من انهيار الضغط ، والتي لن تحمي BMS من الشحن الزائد.جهد شاحن بطارية Po4 Life = سلسلة البطارية رقم X3.6V ، بينما جهد شاحن بطارية Li-ion = سلسلة البطارية رقم X4.2V.
5. ما هي BMS الحالية التي يجب علي اختيارها؟
خذ 10S 36V كمثال: ما هو BMS الحالي الذي تختاره يعتمد على قوة محرك الدراجة الإلكترونية والقيود الحالية لوحدة التحكم.على سبيل المثال ، اختر 15A لأقل من 350 واط ، 20 أمبير لأقل من 500 واط ، 30 أمبير أقل من 800 واط ، 60 أمبير أقل من 1000 واط ، أعلى من 1200 واط ، اتصل بأخصائي الخدمة لدينا للحصول على اقتراحات ، واحد في الكل ، يجب أن يكون التيار المستمر أعلى من القيد الحالي في وحدة التحكم .
6. ما إذا كان بلدي BMS تالفة؟
إذا كنت تريد الحكم على ما إذا كان BMS تالفًا ، فالرجاء اتخاذ الخطوات التالية ، لاختبار ما إذا كان جهد كل خلية هو نفسه
الفولتميتر؟إذا كان فرق جهد الخلية أعلى من 1.0 فولت ، فسيتم عرض الخطأ الذي لا يمكن تشغيله بعيدًا ، ولا يوجد مصدر طاقة عند
نطاق البدء ، وقت الشحن القصير ، كل هذه المشكلات تقريبًا ناتجة عن خلايا البطارية ، إذا تم عرض BMS تالفًا على أنه لا يوجد شحن ، أو تفريغ ، أو تفريغ أثناء وجود جهد للبطارية.
