24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية
  • 24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية
  • 24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية
  • 24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية
  • 24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية
24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية

24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية

مكان المنشأ الصين
إصدار الشهادات CE/RoHS/UN38.3/MSDS/BIS
رقم الموديل 8S 20S 24S 24V 72V 200A LIFEPO4 BMS
تفاصيل المنتج
سلسلة::
3s-30s
طلب::
الطاقة الشمسية
ميزان التيار::
22-33 مللي أمبير
المنفذ المشترك::
نعم

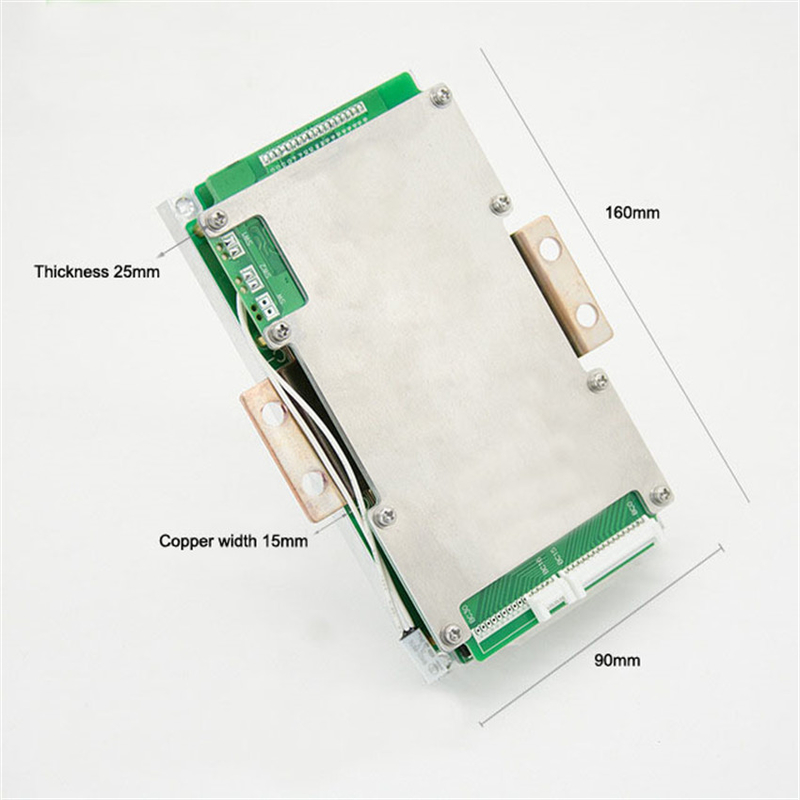

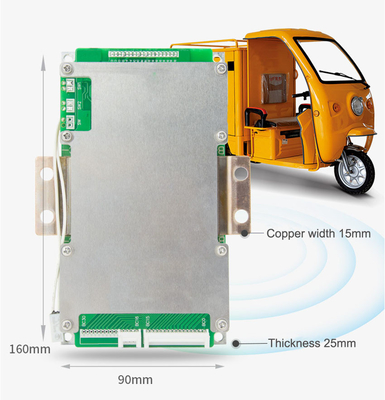

بحجم::
160 * 90 * 25 ملم
تيار التفريغ::
200 أ
إبراز:

لوحة حماية البطارية 72 فولت Lifepo4

,

لوحة حماية البطارية 24S Lifepo4

,

لوحة حماية البطارية 200A 24V

شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
To be negotiated
تفاصيل التغليف
معبأة في علبة كرتون التصدير
وقت التسليم
يتم التفاوض
شروط الدفع
تي / تي ، ويسترن يونيون ، موني جرام
القدرة على العرض
100000 قطعة / الشهر
وصف المنتج

8S 20S 24S 24V 72V 200A LIFEPO4 BMS نظام إدارة البطارية ليثيوم Lifepo4 لوحة حماية البطارية



تم تصميم BMS لحزم البطاريات للعاكس والدراجات الكهربائية والدراجات النارية الكهربائية ويمكن تطبيقها على
بطاريات الليثيوم ذات الخواص الكيميائية المختلفة ، مثل ليثيوم أيون ، ليثيوم بوليمر.فوسفات الحديد الليثيوم ، إلخ. لوح الحماية لديه قدرة تحميل قوية ويمكن أن يصل الحد الأقصى لتيار التفريغ المستمر إلى 200A

● حماية 3-30 خلية سلسلة
● وظائف حماية مختلفة للشحن والتفريغ
● التفريغ على العمليات الوظيفية الحالية لحماية ماس كهربائى للأجهزة
● يحتفظ بمفتاح التحكم في التفريغ وموضع حماية درجة حرارة التفريغ ،
● استهلاك تيار ثابت منخفض للغاية
● تحتوي على وظيفة معادلة الشحن

مزايا:
1. MOS ذكي وقوي ، IC مستورد ، حل متكامل.
2. مجهزة بجهاز استشعار درجة الحرارة ، والحفاظ على مفتاح التحكم.
3. مبيعات المصنع ، كلما زادت الكمية ، انخفض السعر.
4. دعم التخصيص (حجم ثنائي الفينيل متعدد الكلور / المادة وطول أسلاك التوازن وخط الإخراج / استبدال مادة غلاف الألومنيوم / تغيير المعلمات / زيادة وظيفة تخزين البيانات)

وصف وظيفة الحماية
حماية فاحش:

عندما تكون البطارية تحت حالة الشحن ، يستمر الجهد في الارتفاع.عندما تكتشف لوحة الحماية أن الجهد الكهربائي لأي خلية أعلى من قيمة الحماية من الشحن الزائد ، ستبدأ لوحة الحماية في التوقيت على الفور ، وعندما يصل الوقت إلى تأخير حماية الشحن الزائد ، ستقوم لوحة الحماية بإيقاف تشغيل أنبوب MOS للشحن ، في ذلك الوقت ، لا يمكن شحنه.

استعادة حماية فاحش:

بعد ظهور حماية الجهد الزائد على لوحة الحماية ، سيستمر جهد البطارية
لأسفل تحت حالة الشحن الساكنة أو التفريغ للبطارية.عندما تكتشف لوحة الحماية أن كل جهد أقل من جهد الاسترداد لحماية الشحن الزائد ، فإن لوحة الحماية ستخرج إشارة وتقوم بتشغيل أنبوب الشحن MOS للشحن.

حماية الإفراط في التفريغ:

عندما تكون البطارية تحت حالة التفريغ ، يستمر الجهد في الانخفاض.عندما تكتشف لوحة الحماية أن جهد أي خلية أقل من قيمة حماية الشحن الزائد ، فإن لوحة الحماية ستبدأ التوقيت على الفور.عندما يصل الوقت إلى تأخير حماية التفريغ الزائد ، فإن إشارة خرج لوحة الحماية ستوقف أنبوب التفريغ MOS ، وستعمل دائرة قفل الحمل ، لكن لا يمكنها التفريغ في هذا الوقت.

على استعادة حماية التفريغ:

بعد ظهور الحماية من التفريغ الزائد على لوحة الحماية ، سيظهر جهد البطارية
الصعود تحت حالة الشحن الساكنة أو التفريغ للبطارية.عندما تكتشف لوحة الحماية أن كل جهد أعلى من جهد الاسترداد لحماية التفريغ الزائد.في هذا الوقت ، افصل الحمل أو الشحن ، ستخرج لوحة الحماية إشارة وتقوم بتشغيل أنبوب MOS للشحن لشحنه.

على الحماية الحالية:
عندما تكون البطارية في حالة الشحن الثابت أو التفريغ ، يزداد التيار فجأة.عندما تكتشف لوحة الحماية أن التيار يصل إلى قيمة حماية التيار الزائد ، فإن لوحة الحماية ستبدأ التوقيت في ذلك الوقت.عندما تصل المدة الحالية في الدائرة إلى وقت تأخير الحماية الحالي الزائد ، فإن إشارة خرج لوحة الحماية ستوقف أنبوب التفريغ MOS ، وستعمل دائرة قفل الحمل.في هذا الوقت ، لا يمكن إجراء التفريغ.

على استعادة الحماية الحالية:
بعد ظهور التفريغ على الحماية الحالية على لوحة الحماية ، يتم إيقاف تشغيل أنبوب التفريغ MOS ، ويصبح التيار في الحلقة 0. في هذا الوقت ، يتم فصل الحمل أو شحنه ، وسيتم تشغيل إشارة خرج لوحة الحماية أنبوب التفريغ MOS للتصريف.
أغراض
دقيقة.
الأعلى.
وحدة
وصف
رطوبة العمل
-20
+70
℃
نطاق درجة حرارة العمل العادية
درجة حرارة التخزين
-40
+85
℃
رطوبة
تيار التفريغ المستمر
200 أ
التفريغ على الحماية الحالية
2 ~ 3 مرات من تيار التفريغ المستمر
+70
℃
نطاق درجة حرارة العمل العادية
موسفيت
<10 مΩ
التهمة الحالية
200 أ
جهد الشحن
بطارية Lifepo4: سلسلة * بطارية ليثيوم أيون 3.65 فولت: سلسلة * 4.2 فولت



أكثر من حماية تهمة:
جهد التوازن:



جهد الكشف: Lifepo4: 3.75 ± 0.05V Li ion: 4.25 ± 0.05V
بدء الجهد: Lifepo4: ≥3.5V Li ion: ≥4.18V



وقت تأخير الكشف: 500 ~ 1500 مللي ثانية
جهد الاسترداد: Lifepo4: <3.5V Li ion: <4.18V



جهد الاسترداد: Lifepo4: 3.55 ± 0.05 فولت ليثيوم أيون: 4.15 ± 0.05 فولت
تيار التوازن: 22-33mA



على حماية التفريغ:
على الحماية الحالية:



جهد الكشف: Lifepo4: 2.2 ± 0.1V Li ion: 2.7 ± 0.1V
تيار الكشف: 2 ~ 3 مرات من تيار التفريغ المستمر



وقت تأخير الكشف: 4000 ~ 6000 مللي ثانية
وقت تأخير الكشف: 500 ~ 1500 مللي ثانية



جهد الاسترداد: Lifepo4: 2.7 ± 0.1V Li ion: 3.0 ± 0.1V
حالة الاسترداد: افصل الشاحن



حماية قصيرة:
حماية درجة الحرارة



حالة الزناد: الحمل الخارجي ماس كهربائى
حماية ارتفاع درجة حرارة تفريغ الشحن: 75 ± 5 ℃



وقت تأخير الكشف: 300 ~ 600uS




حالة الاسترداد: خلع الحمل









24V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية 024V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية 124V 72V Lifepo4 لوحة حماية البطارية 8S 20S 24S 200A للطاقة الشمسية 2
