نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A
  • نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A
  • نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A
  • نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A
  • نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A
نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A

نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A

مكان المنشأ الصين
إصدار الشهادات CE,FCC,RoHS,UN38.3,MSDS
رقم الموديل 8S 24V 80A 100A 120A Lifepo4 BMS
تفاصيل المنتج
معدل التفريغ::
80A 100A 120A
المواد الأساسية::
الألياف الزجاجية
Min. دقيقة. Line Spacing: تباعد الأسطر::
0.003 بوصة
طلب::
ebike ، e-scootor ، boat ، e-skaterboard
سماكة مجلس::
16 ملم
Min. دقيقة. Line Width: عرض الخط::
0.1 ملم
إبراز:

100A 24v BMS نظام إدارة البطارية

,

120A 24v BMS نظام إدارة البطارية

,

24v BMS لبطارية حمض الرصاص

شروط الدفع والشحن
الحد الأدنى لكمية
حاسب شخصي 1
الأسعار
To be negotiated
تفاصيل التغليف
معبأة في علبة كرتون التصدير
وقت التسليم
يتم التفاوض
شروط الدفع
تي / تي ، ويسترن يونيون ، موني جرام
القدرة على العرض
1000000 قطعة / الشهر
وصف المنتج

8S 24V 80A 100A 120A Lifepo4 BMS نظام إدارة البطارية لبطارية حمض الرصاص



تم تصميم BMS لحزم البطاريات للعاكس والدراجات الكهربائية والدراجات النارية الكهربائية ويمكن تطبيقها على
بطاريات الليثيوم ذات الخواص الكيميائية المختلفة ، مثل ليثيوم أيون ، ليثيوم بوليمر.فوسفات الحديد الليثيوم ، إلخ. الحماية
تتمتع اللوحة بقدرة تحميل قوية ويمكن أن يصل الحد الأقصى لتيار التفريغ المستمر إلى 80A 100A 120A.

● 4 ~ 24 حماية سلسلة خلية
● وظائف حماية مختلفة للشحن والتفريغ
● تفريغ التيار الزائد ، والعمليات الوظيفية لحماية ماس كهربائى من الأجهزة
● يحتفظ بمفتاح التحكم في التفريغ وموضع حماية درجة حرارة التفريغ ،
● استهلاك تيار ثابت منخفض للغاية
● تحتوي على وظيفة معادلة الشحن
المهام
عناصر الاختبار
تخصيص


وحدة
دقيقة.
نوع
الأعلى.


التشغيل الحالي
إعادة الشحن الحالية
-
-
100
أ
تيار التفريغ
-
-
100
أ


حماية الشحن
جهد الشاحن (CC-CV) lifepo4
سلسلة البطارية * 3.6
الخامس
جهد الشاحن (CC-CV) Li-ion
سلسلة البطارية * 4.2
الخامس
الجهد الزائد حماية lifepo4
3.600
3.650
3.700
الخامس
حماية الجهد الزائد ليثيوم أيون
4.220
4.250
4.280
الخامس
وقت تأخير حماية الشحن الزائد
500
1000
1500
آنسة
الإفراط في حماية حماية الجهد الانتعاش lifepo4
3.400
3.450
3.500
الخامس
أكثر من تهمة حماية استرداد الجهد ليثيوم أيون
4.140
4.180
4.230
الخامس


حماية التفريغ
الإفراط في حماية الجهد حماية lifepo4
2.400
2.500
2.600
الخامس
الجهد الزائد لحماية التفريغ ليثيوم أيون
2.700
2.800
2.900
الخامس
وقت تأخير حماية التفريغ الزائد
50
100
200
الخامس
الإفراط في حماية التفريغ الانتعاش الجهد lifepo4
2.900
3.000
3.100
الخامس
الإفراط في حماية التفريغ استرداد الجهد ليثيوم أيون
2.800
2.900
3.000
الخامس
حالة استرداد حماية الإفراط في التفريغ
افصل تحميل أو تفعيل الشحن


حماية التيار الزائد
شحن قيمة حماية التيار الزائد
_
_
_
أ
شحن تأخير التيار الزائد
_
_
_
آنسة
تعديل تحرير الشحن
_
تفريغ التيار الزائد 1 قيمة الحماية الحالية
320
360
400
أ
تفريغ التيار الزائد 1 تأخير حماية
50
100
200
آنسة
تفريغ حالة استعادة حماية التيار الزائد
افصل تحميل أو تفعيل الشحن
حماية ماس كهربائى
وقت تأخير حماية الدائرة القصيرة
100
200
300
نحن
الانتعاش حماية ماس كهربائى
افصل الحمل


وظيفة متوازنة
متوازن تشغيل الجهد lifepo4
3.400
3.450
3.500
الخامس
متوازن تشغيل الجهد ليثيوم أيون
4.170
4.190
4.220
الخامس
التيار المتوازن
20

30
أماه
درجة حرارة
الحماية (مثبتة داخليا)
قيمة حماية درجة الحرارة
_
75
_
℃
قيمة إطلاق حماية درجة الحرارة
_
53
_
℃
المقاومة الداخلية
حلقة التفريغ المقاومة الداخلية
_
10
20
السيد
الاستهلاك الذاتي
وضع التشغيل
_
20
50
uA
رطوبة العمل
نطاق التشغيل العادي
-20
_
70
℃
درجة حرارة التخزين
الرطوبة <90٪ ، لا تكاثف
-40
_
85
℃
حجم لوحة الحماية
L * W * H
150 * 102 * 16
مم
وصف وظيفة الحماية
حماية الشحن الزائد: عندما تكون البطارية تحت حالة الشحن ، يستمر الجهد في الارتفاع.عندما تكتشف لوحة الحماية أن الجهد الكهربي لأي خلية أعلى من قيمة حماية الشحن الزائد ، ستبدأ لوحة الحماية في التوقيت على الفور.عندما يصل الوقت إلى تأخير حماية الشحن الزائد ، ستقوم لوحة الحماية بإيقاف تشغيل أنبوب MOS للشحن ، في ذلك الوقت ، لا يمكن شحنه.

استعادة حماية فاحش
بعد ظهور حماية الجهد الزائد على لوحة الحماية ، سينخفض ​​جهد البطارية تحت الحالة الساكنة أو حالة تفريغ البطارية.عندما تكتشف لوحة الحماية أن كل جهد أقل من جهد الاسترداد لحماية الشحن الزائد ، فإن لوحة الحماية ستخرج إشارة وتقوم بتشغيل أنبوب الشحن MOS للشحن.

حماية من الإفراط في التفريغ
عندما تكون البطارية تحت حالة التفريغ ، يستمر الجهد في الانخفاض.عندما تكتشف لوحة الحماية أن جهد أي خلية أقل من قيمة حماية الشحن الزائد ، فإن لوحة الحماية ستبدأ التوقيت على الفور.عندما يصل الوقت إلى تأخير حماية التفريغ الزائد ، فإن إشارة خرج لوحة الحماية ستوقف أنبوب التفريغ MOS ، وستعمل دائرة قفل الحمل ، لكن لا يمكنها التفريغ في هذا الوقت.استعادة حماية التفريغ: بعد ظهور الحماية من التفريغ الزائد على لوحة الحماية ، سيرتفع جهد البطارية تحت الحالة الساكنة أو حالة التفريغ للبطارية.عندما تكتشف لوحة الحماية أن كل جهد أعلى من
الجهد الانتعاش للحماية من التفريغ الزائد.في هذا الوقت ، افصل الحمل أو الشحن ، ستخرج لوحة الحماية إشارة وتقوم بتشغيل أنبوب MOS للشحن لشحنه.

حماية التيار الزائد
عندما تكون البطارية في حالة الشحن الثابت أو التفريغ ، يزداد التيار فجأة.عندما تكتشف لوحة الحماية أن التيار يصل إلى قيمة حماية التيار الزائد ، فإن لوحة الحماية ستبدأ التوقيت في ذلك الوقت.عندما تصل المدة الحالية في الدائرة إلى وقت تأخير حماية التيار الزائد ، فإن إشارة خرج لوحة الحماية ستوقف أنبوب التفريغ MOS ، وستعمل دائرة قفل الحمل.في هذا الوقت ، لا يمكن إجراء التفريغ.

استعادة حماية التيار الزائد
بعد ظهور حماية التيار الزائد من التفريغ على لوحة الحماية ، يتم إيقاف تشغيل أنبوب التفريغ MOS ، ويصبح التيار في الحلقة 0. في هذا الوقت ، يتم فصل الحمل أو شحنه ، وسيتم تشغيل إشارة خرج لوحة الحماية أنبوب التفريغ MOS للتصريف.

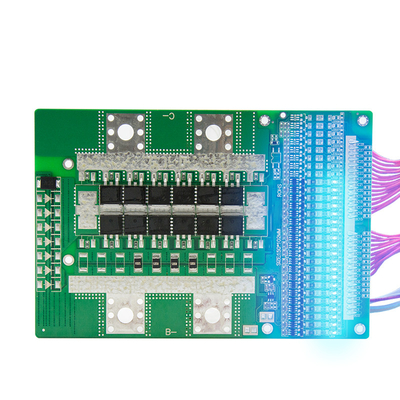

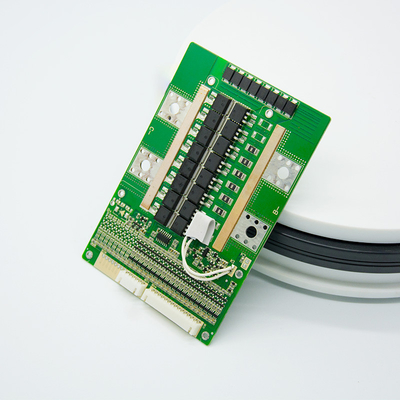

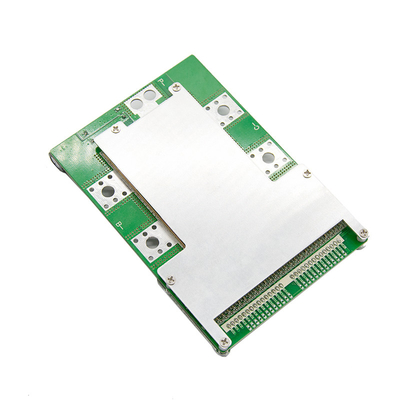

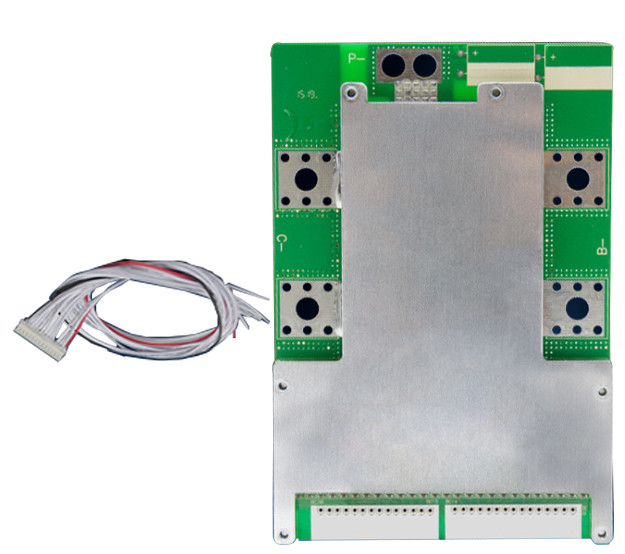

نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A 0نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A 1نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A 2نظام إدارة البطارية 8S 24v BMS ، BMS لبطارية الرصاص الحمضية 100A 120A 3
