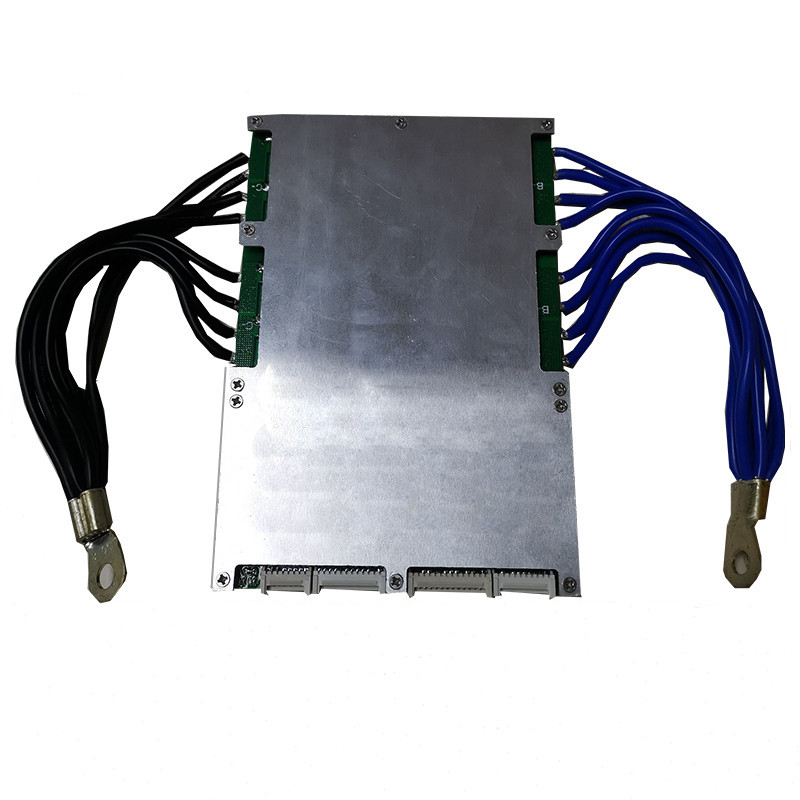

Smart Ant LTO بطارية BMS 10S-24S 450A 300A 200A لبطارية ليثيوم بوليمر

10S-24S 450A 300A 200A 100A 70A Li-ion Li-polymer LiFePO4 LTO Battery BMS Protection Circuit Board Smart Ant BMS

مقدمة المنتج:
يدعم :
10S -24S بطارية ليثيوم أيون (خلية بطارية ليثيوم 30V-102V)
13S -24S بطارية PO4 (خلية بطارية ليثيوم فوسفات الحديد 30V-88V)
15S -24S بطارية LTO (خلية بطارية تيتانات الليثيوم 30V-68V)
الافتراضي هو معلمات ليثيوم أيون.عند توصيل الهاتف بالبلوتوث ، يمكنك النقر فوق وإعداد معلمات lifePo4 / LTO.الإعداد الافتراضي هو 24S ، إذا كنت تستخدم لعدد آخر من الخلايا ، فقم بتغييره في التطبيق.
نطاق الكشف عن الجهد لخلية واحدة 1V-4.6V.خطأ جهد خلية الكشف عالية الدقة أقل من 5MA
تيار الشحن: 50A
تيار التفريغ: 70A 100A 150A 200A 300A للاختيار
تيار التوازن: 200MA.وضع التوازن المتحكم فيه ، عند بدء الشحن ، يمكن اكتشاف فرق الجهد بواسطة
اكتشاف فرق الجهد ليكون أكبر من القيمة المحددة.
وظيفة عداد كولوم عالية الدقة والتحكم في درجة الحرارة وكشف قياس سرعة القاعة

اتصال Bluetooth: دعم هاتف android و IOS
خلايا الدعم: دعم Li-ion و Lipo و 18650 و Lifepo4 و LTO وما إلى ذلك
دقة الجهد: نطاق الكشف عن الجهد لخلية واحدة (1.5-4.6 فولت) ، لذلك يدعم مجموعة متنوعة من استخدام الخلية ، خطأ في الدقة في حدود 3 مللي فولت
حماية السلك المتساقط: اكتشف السلك الذي لم يتم لحامه جيدًا وتسبب في حدوث خطأ في الجهد الكهربي
حماية من الشحن الزائد: قم بتوصيله بالبلوتوث لضبط جهد الكشف عالي الدقة ، وحماية ضد الشحن الزائد الفردي وحماية الجهد الزائد الكلي
حماية من التفريغ الزائد: قم بتوصيل البلوتوث لإعداد جهد كشف عالي الدقة ، وحماية مفردة من التفريغ الزائد ، وحماية الجهد الكلي تحت الجهد الكهربي
حماية ماس كهربائى: يمكن توصيله بالبلوتوث لضبط قيمة حماية ماس كهربائى ، والتغيير إلى 0 هو إيقاف حماية ماس كهربائى
حماية التيار الزائد: يمكن توصيله بالبلوتوث لإعداد قيمة حماية التيار الزائد (بحد أقصى 300 أمبير)
الكشف الحالي: ضمن النطاق الحالي للوحة الحماية المشتراة
حماية التحكم في درجة الحرارة: تحتوي لوحة الحماية على تحكم مدمج في درجة حرارة متوازنة ، ودرجة حرارة الطاقة ، ويمكن توصيلها بأربعة أدوات تحكم في درجة الحرارة لمنع خطر ارتفاع درجة الحرارة.
تيار التوازن: 200 مللي أمبير ، الجهد العالي مقابل توازن تفريغ الجهد المنخفض
تيار التفريغ: يشير إلى التيار في اختيار الشراء على أنه تيار ذروة التفريغ
عداد كولوم: اتصال بطارية التعويض 1-24S بين مقاومة الشريحة طويل جدًا ، مما يتسبب في أن تكون مقاومة السلك كبيرة جدًا ، ويكون جهد الخلية كبيرًا جدًا أثناء الشحن والتفريغ ، ولا يمكن استخدامه بشكل طبيعي
المقاومة الداخلية للاتصال: بناءً على تسجيل الوقت الحالي ، احسب بدقة سعة البطارية المتبقية وتيار الشحن

RFQ

1.ما هو المنفذ المشترك والمنفذ المنفصل؟ماهو الفرق؟
نحن نأخذ 13S 48V 15A BMS كمثال ، المنفذ المشترك 15A يعني أن كاثود الشحن وكاثود التفريغ متصلان في نفس نقطة النهاية (P-) ، وكاثود الشحن وكاثود التفريغ مستخدمان في الاتصال المشترك
المنفذ ، وبالتالي فإن تيار الشحن وتيار التفريغ هما نفس 15A.بينما يتم توصيل المنفذ المنفصل بشكل منفصل عن طريق كاثود الشحن (C-) وكاثود التفريغ (P-) ، لذلك يختلف تيار الشحن وتيار التفريغ ، تيار التفريغ 15A ، تيار الشحن 8A.

2. ما هي وظيفة التوازن؟
مبدأ العمل والوظيفة كالتالي ، عندما يكون جهد الخلية الواحدة لديك يصل إلى جهد التنبيه (Li-ion حتى 4.18V ، LifePo4 حتى (3.6V) ، ثم يبدأ توازن الخلية في العمل ، وتبدأ مقاومة التوازن في التفريغ بـ 35ma (عند التوازن يبدأ التفريغ في العمل ، وسيبدأ BMS في التسخين قليلاً ، وهو الانعكاس الطبيعي) ، والخلية في حالة الشحن والتفريغ ، وأخرى لا تصل إلى جهد الإنذار (Li-ion 4.18V ، LifePo4 3.6V) في حالة الشحن فقط ، لا يوجد تفريغ ، عندما يتم الوصول إلى جهد الخلية السريع إلى جهد الإنذار (Li-ion 4.25V ، LifePo4 3.75V) يبدأ BMS حماية الطاقة ، وجميع الخلايا الأخرى كلها متوقفة عن الشحن ، هذه العملية سوف قم بتمكين شحن البطارية في توازن التيار ، ويكون جهد البطارية في حالة توازن ، ولكن عندما يكون فرق جهد الخلية في نطاق كبير ، فلا يمكن أن يعمل التوازن بشكل جيد

3. العلاقة بين سعة البطارية و BMS الحالية؟
لا توجد علاقة مباشرة بين سعة البطارية وتيار BMS ، السعة الكبيرة لا تعني بطارية كبيرة ، ولكن تعتمد على استمرار التيار ، أي إذا كان محركك قويًا ، فيجب عليك اختيار تيار مرتفع من BMS ، ولا يتم الاعتماد عليه على سعة البطارية.

4. ما نوع الشاحن الذي يجب علي اختياره؟
يجب أن تختار بطارية الليثيوم شاحنًا محددًا ، ولا تستخدم شاحنًا لبطارية Leadacid ، لأن شاحن الرصاص الحمضي قد يحتوي على MOS مع حماية عالية من انهيار الضغط ، والتي لن تحمي BMS من الشحن الزائد.جهد شاحن بطارية Po4 Life = سلسلة البطارية رقم X3.6V ، بينما جهد شاحن بطارية Li-ion = سلسلة البطارية رقم X4.2V.

5. ما هي BMS الحالية التي يجب علي اختيارها؟
خذ 10S 36V كمثال: ما هو BMS الحالي الذي تختاره يعتمد على قوة محرك الدراجة الإلكترونية والقيود الحالية لوحدة التحكم.على سبيل المثال ، اختر 15A لأقل من 350 واط ، 20 أمبير لأقل من 500 واط ، 30 أمبير أقل من 800 واط ، 60 أمبير أقل من 1000 واط ، أعلى من 1200 واط ، اتصل بأخصائي الخدمة لدينا للحصول على اقتراحات ، واحد في الكل ، يجب أن يكون التيار المستمر أعلى من القيد الحالي في وحدة التحكم.

6. ما إذا كان بلدي BMS تالفة؟
إذا كنت تريد الحكم على ما إذا كان BMS تالفًا ، فالرجاء اتخاذ الخطوات التالية ، لاختبار ما إذا كان جهد كل خلية هو نفسه
الفولتميتر؟إذا كان فرق جهد الخلية أعلى من 1.0 فولت ، فسيتم عرض الخطأ بأنه لا يمكن تشغيله بعيدًا ، ولا يوجد مصدر طاقة عند
نطاق البدء ، وقت الشحن القصير ، كل هذه المشكلات تقريبًا ناتجة عن خلايا البطارية ، في حالة تلف BMS بدون شحن ، أو تفريغ ، أو تفريغ أثناء وجود جهد كهربائي للبطارية.
